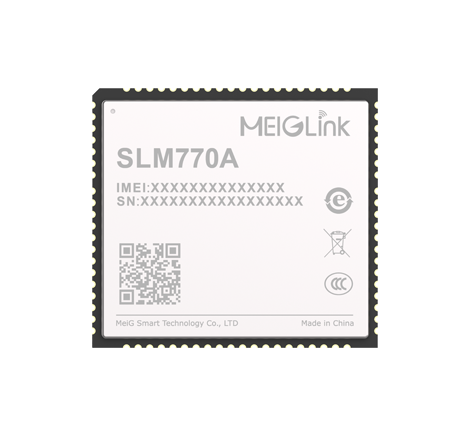

SLM770A模组

SLM770A是九州官方网站-九州(中国)科技有限公司官网最新推出的⼀款LTE Cat.4⽆线通信模组，最⼤⽀持下⾏速率150Mbps及上⾏速率50Mbps。同时向下兼容现有的3G和2G⽹络，以确保即使在偏远地区也可以进⾏⽹络通信。

SLM770A模组基于ASR1803平台开发，和九州官方网站-九州(中国)科技有限公司官网主⼒产品SLM750/SLM790/SLM320模组在封装上相互兼容。

SLM770A模组⽀持分集接收和MIMO技术，优化数据传输的速度并提⾼通讯质量。⽀持NCM/PPP/ECM/TCP/UDP/DTSL/HTTP(s)/FTP/MQTT等多种拨号⽅式及内置⽹络协议。集成了UART/I2C/PCM/SPI/SDIO等丰富的硬件接⼝。⼴泛应⽤于⼯业路由、安防监控、CPE、⻋载DVR、共享等领域。

主要优势：

● 覆盖LTE-FDD/LTE-TDD/WCDMA/EDGE/GPRS/GSM网络

● ⽀持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等内置协议栈功能

● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE

● 支持高速USB2.0接口

● 常用LCC封装接口，通用性强、方便用户把传统行业的产品快速接入网络

基本属性：
产品型号：	SLM770A模组

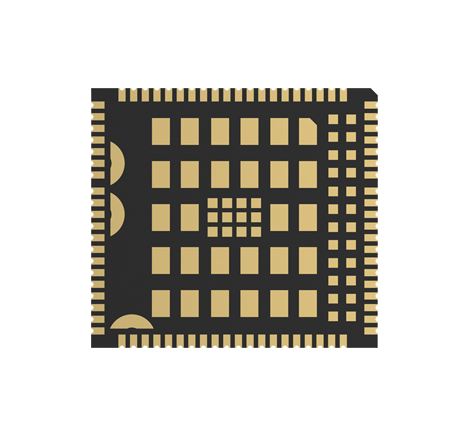

封装：	LCC +LGA (144pin）
尺寸(mm)：	32.0×29.0×2.4mm
重量：	< 6g
模组速率：
LTE-FDD (Cat.4)：	Max 150Mbps(DL)/50Mbps(UL)
LTE-TDD (Cat.4)：	Max 130Mbps(DL)/35Mbps(UL)
DC-HSPA+：	Max 42Mbps(DL)/5.76Mbps(UL)
WCDMA：	Max 384kbps(DL)/384kbps(UL)
EDGE：	Max 236.8kbps(DL)/236.8kbps(UL)
GPRS：	Max 85.6kbps(DL)/85.6kbps(UL)
驱动&工具：
驱动：	Window系列, Linux 2.6以上, Android 4.0以上
工具：	一键式升级工具
升级：	USB/FOTA升级
模组接口：
USB2.0 1路
SIM卡接⼝(1.8 / 3.0V)
PCM
UART*2
天线接⼝：	主/分集(选配)/GNSS(选配)
认证信息：
CCC/CTA/SRRC/CE *
发射功率：
GSM850/900 33±2dBm，GSM1800/1900 30±2dBm，WCDMA/HSPA 23+1/-3dBm， LTE-TDD 23±2.7dBm，LTE-FDD 23±2.7dBm
协议：
PPP/ECM/TCP/UDP/DTLS/HTTP(s)/ FTP/MQTT/DTMF*
环境温湿度特性：
温度范围：	-40°C ~ +85°C（-40℃~-30℃，+75℃~85℃为扩展温度范围，部分射频指标会有恶化）
存储温度：	-45°C ~ +90°C
湿度：	5%~95%
电气特性：
10uA@关机
3mA@休眠
30mA@空闲
供电电压：3.3V~4.2V，典型值3.8V
SLM770A系列频段信息：
SLM770A-CA
频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 GSM:900/1800
分集接收：	支持
GNSS ：	支持
SLM770A-CB
频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 GSM:900/1800
分集接收：	支持
GNSS ：	不支持
SLM770A-CC
频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 GSM:900/1800
分集接收：	不支持
GNSS：	不支持
SLM770A-CE*
频段	LTE-FDD:B1/B3/B7/B8/B20/B28 LTE-TDD:B38/B40 WCDMA:B1/B8 GSM:900/1800
分集接收：	支持
GNSS：	可选
*备注：研发中**
